Перечень оборудования и LED

Последнее обновление

В данном окне содержится информация об оборудовании сервера.

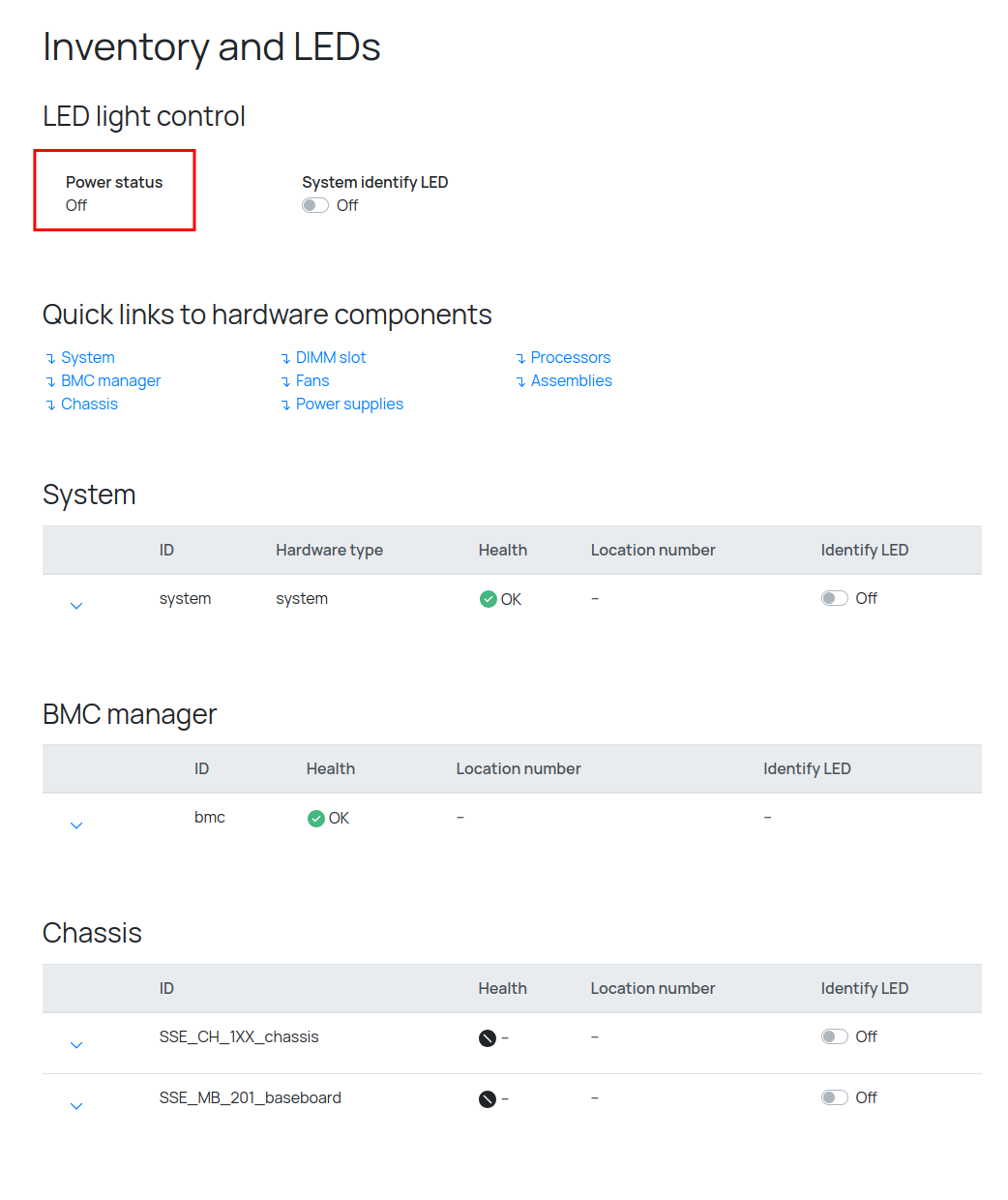

Статус питания и идентификационный светодиод⁠

Здесь можно кратко увидеть текущий статус питания хоста сервера:

Может быть:

  • On
  • Off

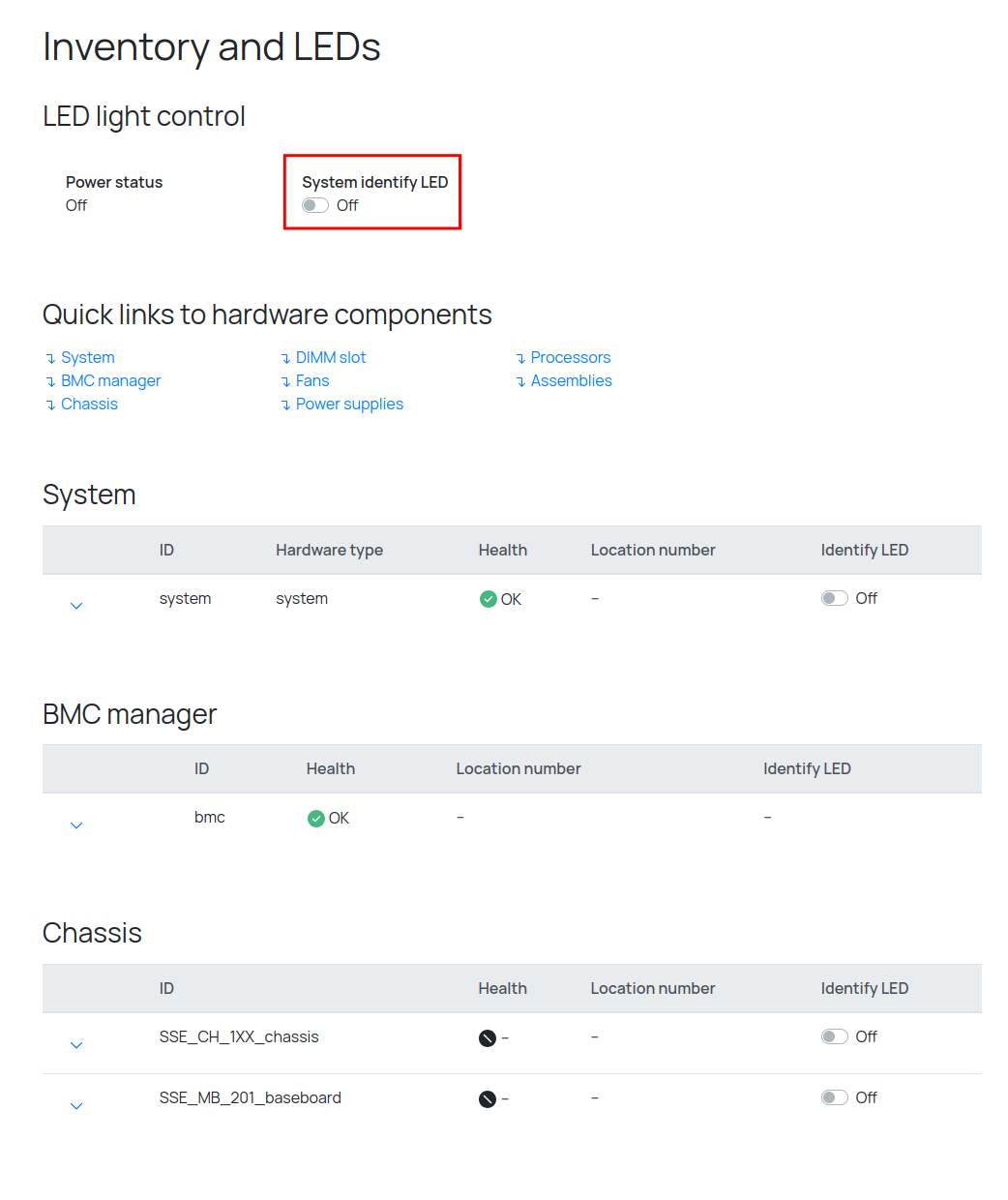

А также тут показан текущий статус идентификационного светодиода:

Может быть:
  • Off
  • On
Для изменения состояния достаточно нажать на иконку.

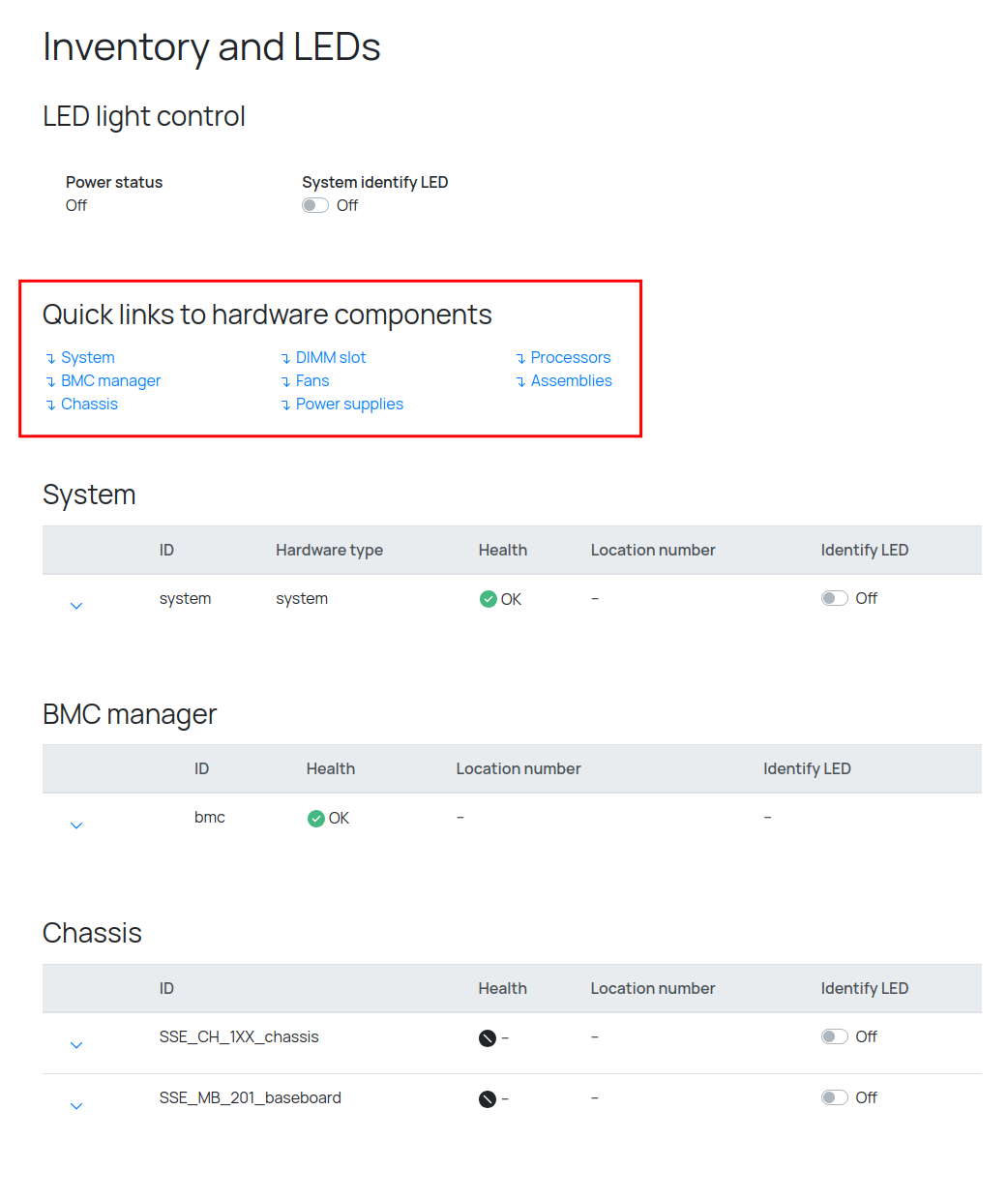

Оглавление⁠

Далее находится перечень всех таблиц с описанием оборудования:

Нажатие на каждую ссылку автоматически прокрутит страницу до необходимой таблицы.

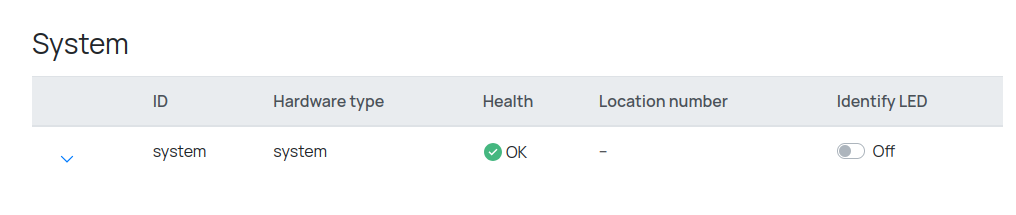

Система⁠

Данная таблица содержит общую информацию о всей системе.

В таблице есть такие столбцы как:

  • Кнопка раскрытия дополнительной информации ()

  • Id

  • Тип

  • Статус

    Может быть:
    • OK
    • Warning
    • Critical

  • Расположение

  • Идентификационный светодиод

    Может быть:
    • Off
    • On
    Для изменения состояния достаточно нажать на иконку.

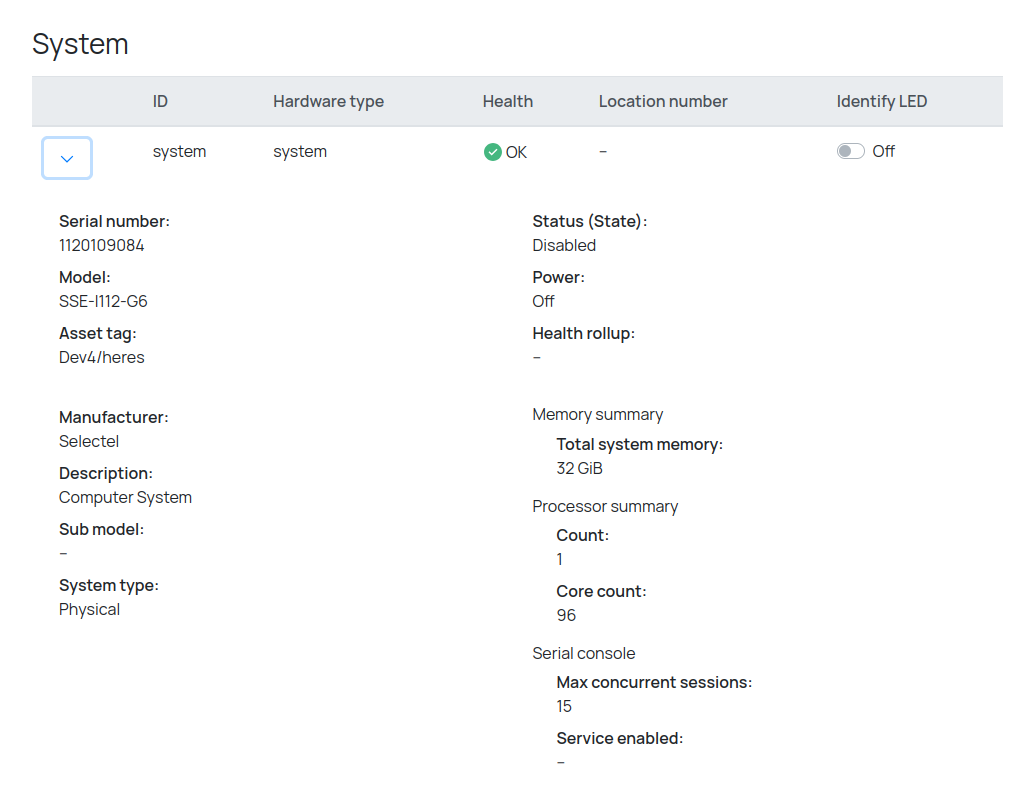

Система: детали⁠

Посмотреть дополнительную информацию о системе можно, нажав на кнопку в таблице.

Слева можно увидеть такую информацию как:

  1. Серийный номер
  2. Модель
  3. Метка
  4. Производитель

Справа:

  1. Статус питания
  2. Общее количество оперативной памяти
  3. Общее количество процессоров и ядер в сервере

BMC менеджер⁠

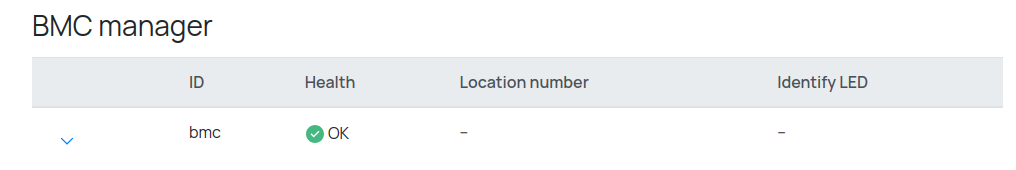

Данная таблица содержит общую информацию о BMC.

В таблице есть такие столбцы как:

BMC менеджер: детали⁠

Посмотреть дополнительную информацию о BMC можно, нажав на кнопку в таблице.

Слева можно увидеть такую информацию как:

  1. Имя BMC менеджера
  2. Стандартный идентификатор
  3. Серийный номер BMC менеджера
  4. Модель
  5. UUID

Справа:

  1. Статус BMC

  2. Статус питания хоста сервера

    Может быть:

    • On
    • Off

  3. Текущие дата и время BMC

  4. Дата и время последней перезагрузки

  5. Версия прошивки BMC

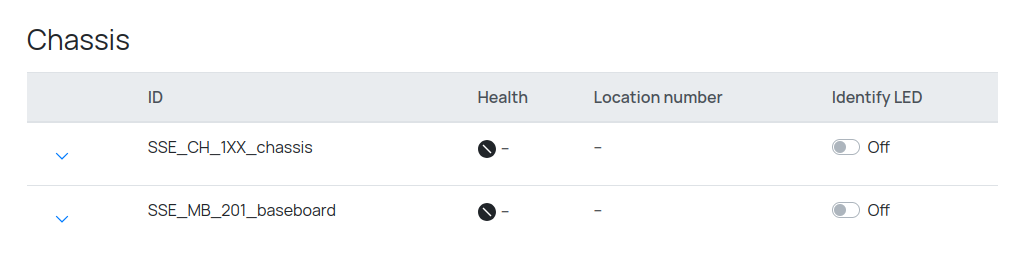

Шасси⁠

Данная таблица содержит общую информацию о всей системе.

Примечание: здесь обычно расположена информация как о шасси, так и о материнской плате.

В таблице есть такие столбцы как:

  • Кнопка раскрытия дополнительной информации ()

  • Id

    Содержит имя найденного конфига шасси в системе.

  • Тип

  • Статус

    Может быть:
    • OK
    • Warning
    • Critical
    • - (Нет данных)

  • Расположение

  • Идентификационный светодиод

    Может быть:
    • Off
    • On
    Для изменения состояния достаточно нажать на иконку.

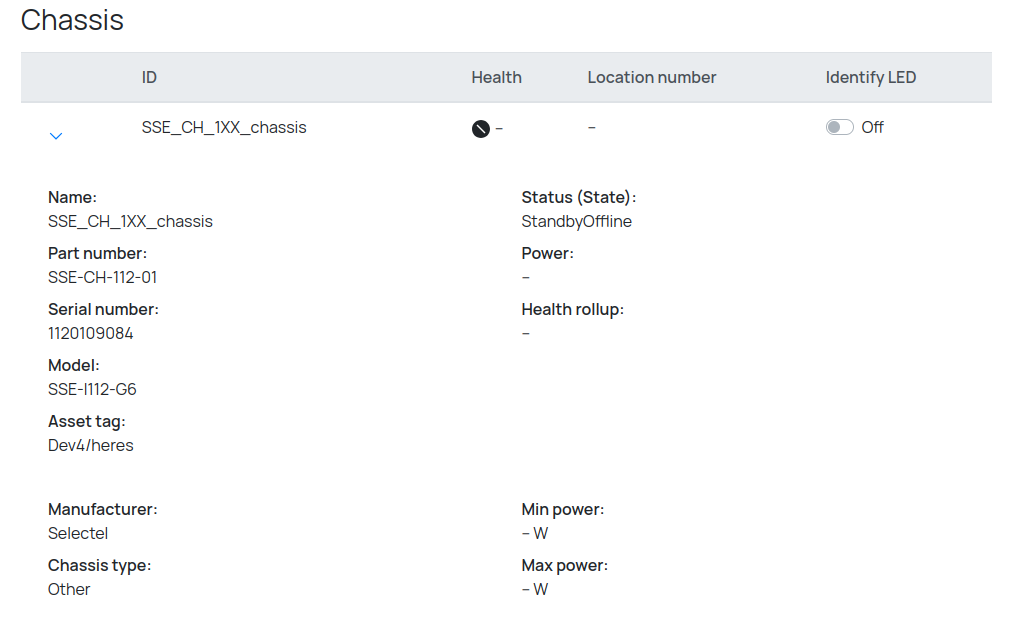

Шасси: детали⁠

Посмотреть дополнительную информацию о шасси можно, нажав на кнопку в таблице.

Слева можно увидеть такую информацию как:

  1. Название шасси
  2. Стандартный идентификатор
  3. Серийный номер
  4. Модель
  5. Метка
  6. Производитель
  7. Тип шасси

Справа:

  1. Статус питания шасси
  2. Потребление мощности

Память⁠

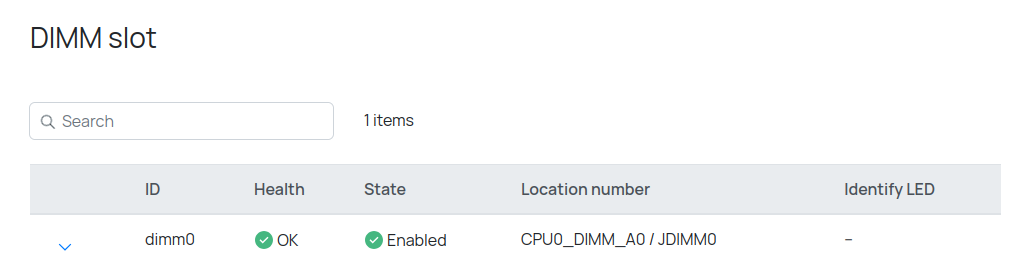

Данная таблица содержит общую информацию о всей установленной в сервер оперативной памяти.

Примечание: источником данной информации является хост, поэтому после изменения конфигурации необходимо хотя бы 1 раз запустить хост, чтобы BMC обновило данную информацию.

В таблице есть такие столбцы как:

  • Кнопка раскрытия дополнительной информации ()

  • Id

  • Статус здоровья памяти

    Может быть:
    • OK
    • Warning
    • Critical

  • Статус слота

  • Расположение

  • Идентификационный светодиод

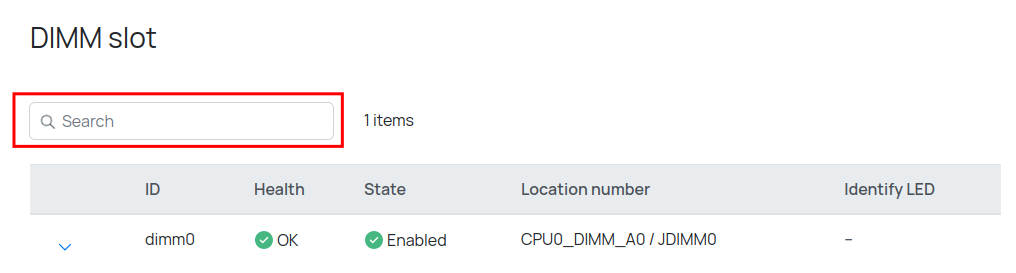

Для поиска нужного модуля памяти можно воспользоваться окном поиска:

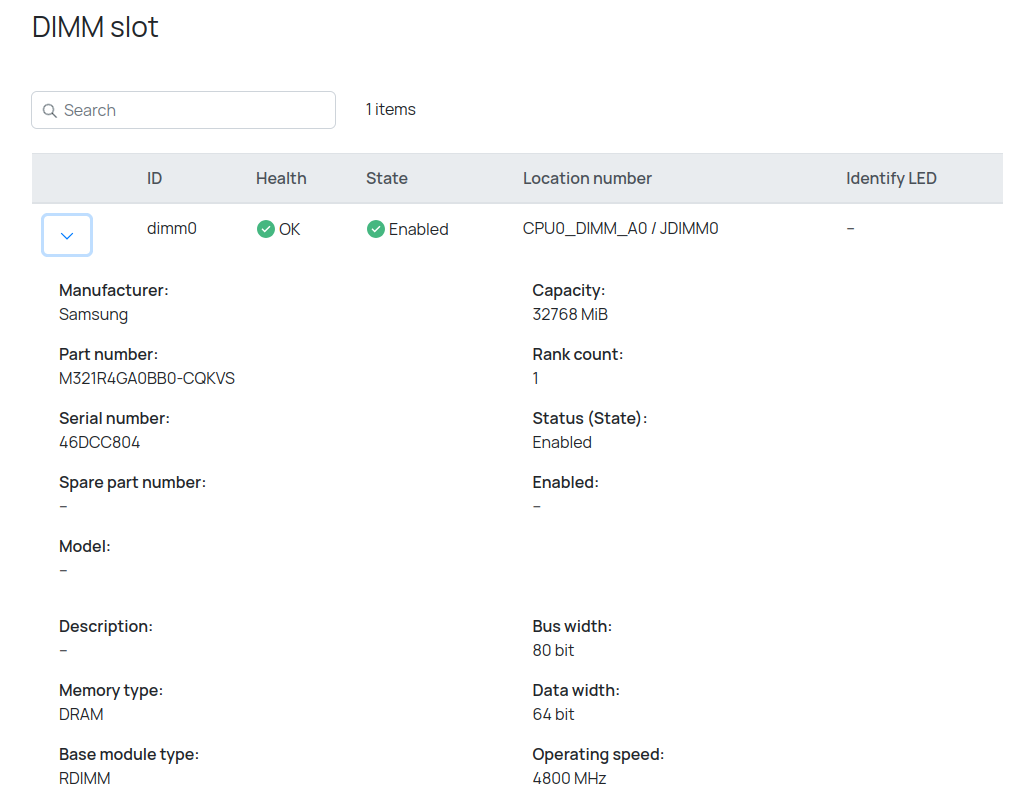

Память: детали⁠

Посмотреть дополнительную информацию о любом слоте памяти можно, нажав на кнопку в таблице.

Слева можно увидеть такую информацию как:

  1. Производитель
  2. Стандартный идентификатор
  3. Серийный номер
  4. Модель
  5. Тип памяти
  6. Тип модуля

Справа:

  1. Объем памяти
  2. Статус
  3. Ширину шины
  4. Ширину шины данных
  5. Рабочую частоту

Вентиляторы⁠

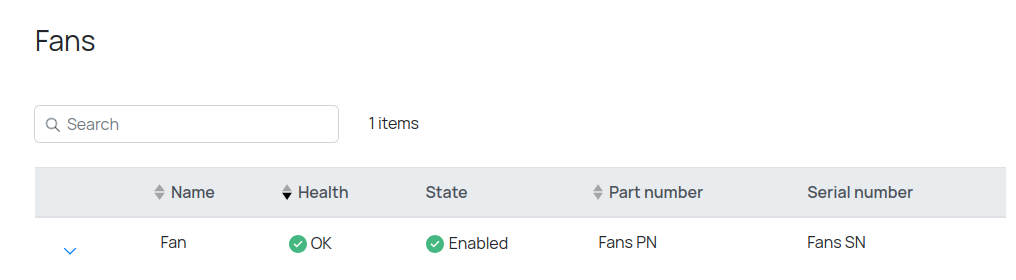

Данная таблица содержит общую информацию о вентиляторах охлаждения.

Примечание: это отображение всей конфигурации, а не каждого вентилятора по отдельности.

В таблице есть такие столбцы как:

  • Кнопка раскрытия дополнительной информации ()

  • Id

    Содержит имя найденного конфига вентиляторов в системе.

  • Статус здоровья вентиляторов

    Может быть:
    • OK
    • Warning
    • Critical

  • Статус слотов

  • Стандартный идентификатор

  • Серийный номер

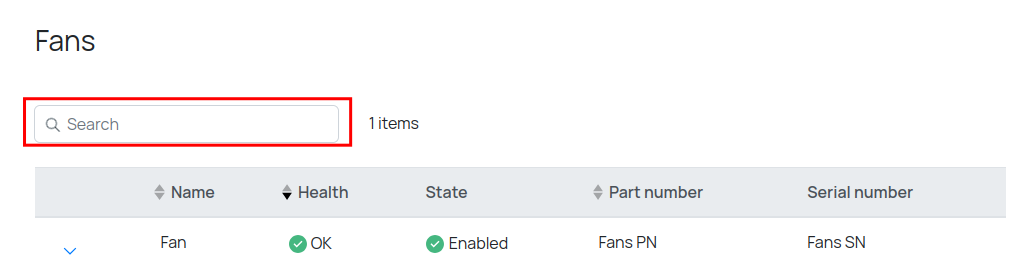

Для поиска нужного вентилятора можно воспользоваться окном поиска:

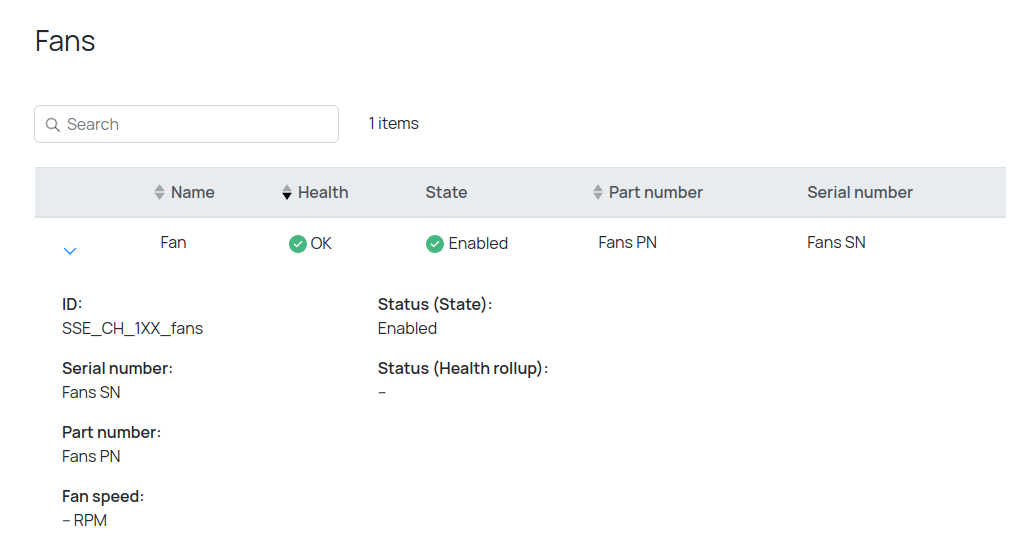

Вентиляторы: детали⁠

Посмотреть дополнительную информацию о вентиляторах можно, нажав на кнопку в таблице.

Слева можно такие такую информацию как:

  1. Id конфига
  2. Серийный номер
  3. Стандартный идентификатор
  4. Скорость вращения

Справа:

  1. Статус

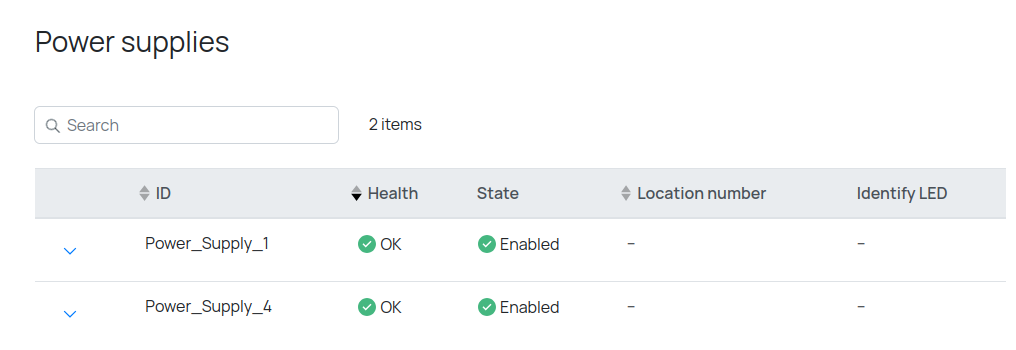

Модули питания⁠

Данная таблица содержит общую информацию о модулях питания сервера.

В таблице есть такие столбцы как:

  • Кнопка раскрытия дополнительной информации ()

  • Id

  • Статус здоровья блока питания

    Может быть:
    • OK
    • Warning
    • Critical

  • Статус слота

  • Расположение

  • Идентификационный светодиод

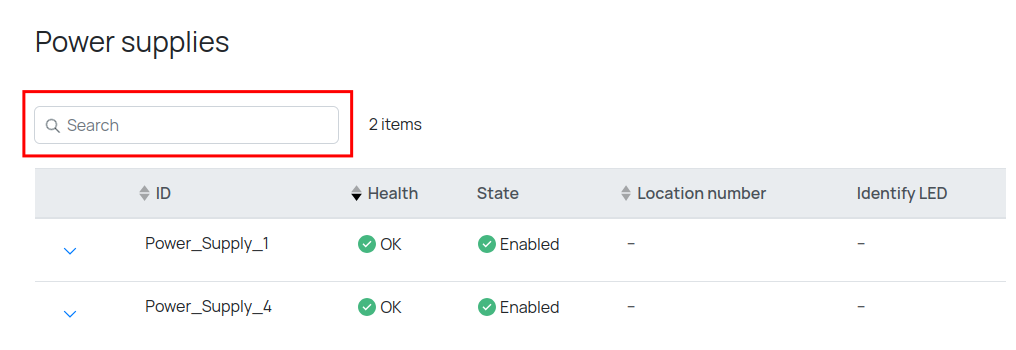

Для поиска нужного модуля питания можно воспользоваться окном поиска:

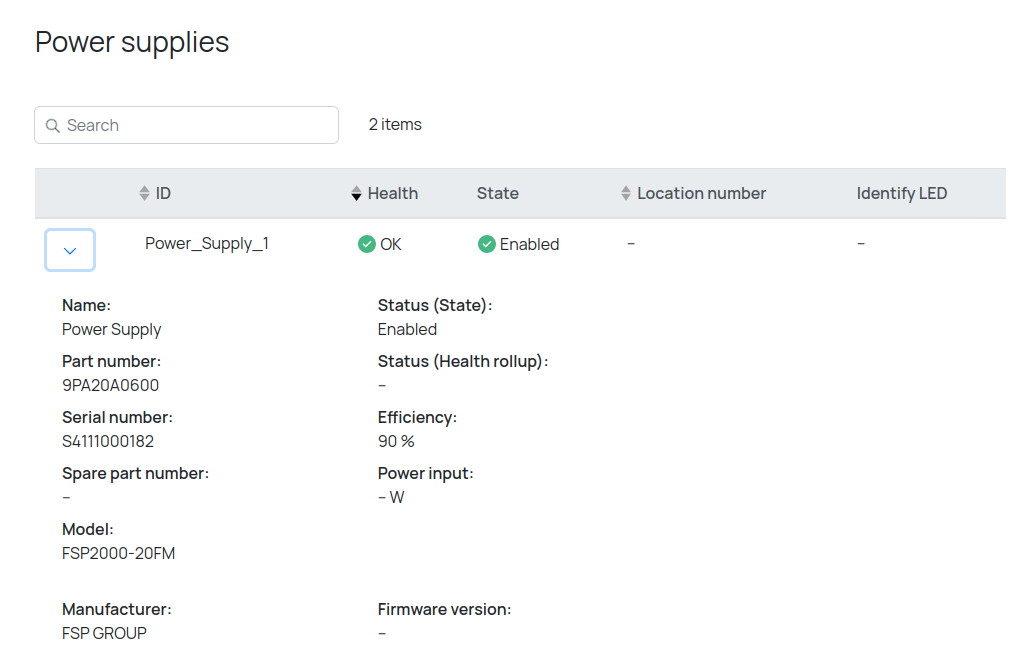

Модули питания: детали⁠

Посмотреть дополнительную информацию о любом модуле питания можно, нажав на кнопку в таблице.

Слева можно такие такую информацию как:

  1. Имя модуля
  2. Стандартный идентификатор
  3. Серийный номер
  4. Модель
  5. Производитель

Справа:

  1. Статус
  2. Эффективность
  3. Входная мощность

Процессоры⁠

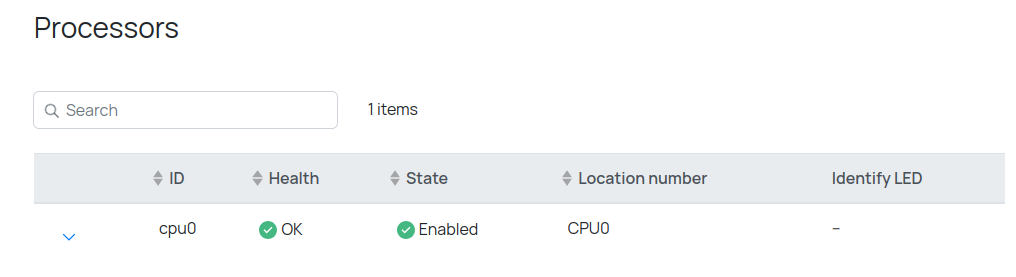

Данная таблица содержит общую информацию о процессорах, установленных в сервер.

Примечание: источником данной информации является хост, поэтому после изменения конфигурации необходимо хотя бы 1 раз запустить хост, чтобы BMC обновило данную информацию.

В таблице есть такие столбцы как:

  • Кнопка раскрытия дополнительной информации ()

  • Id

  • Статус здоровья процессора

    Может быть:
    • OK
    • Warning
    • Critical

  • Статус слота

  • Расположение

  • Идентификационный светодиод

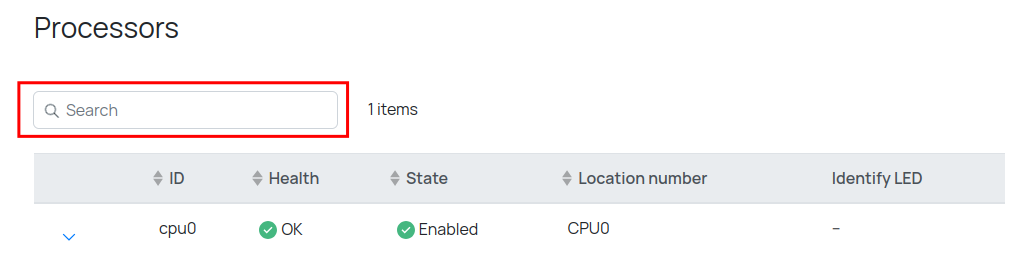

Для поиска нужного процессора можно воспользоваться окном поиска:

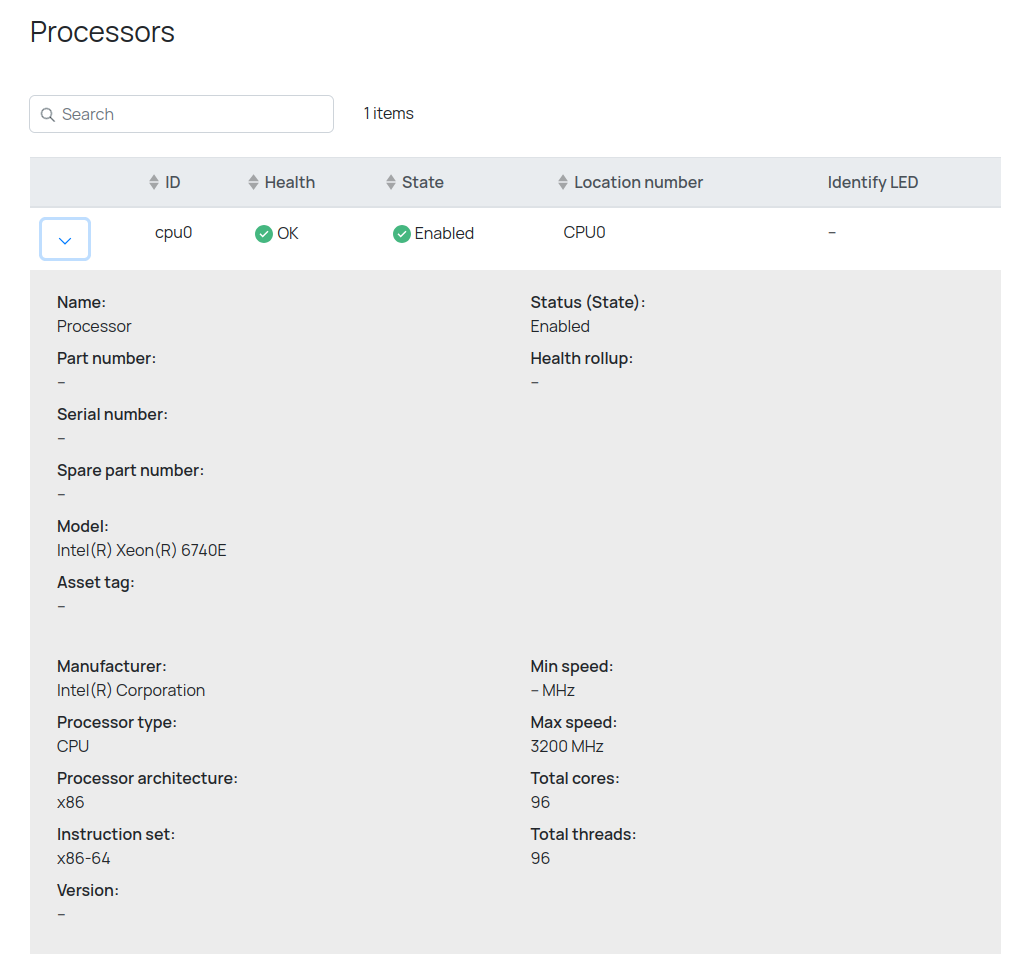

Процессоры: детали⁠

Посмотреть дополнительную информацию о любом процессоре можно, нажав на кнопку в таблице.

Слева можно такие такую информацию как:

  1. Имя
  2. Стандартный идентификатор
  3. Серийный номер
  4. Модель
  5. Метка
  6. Производитель
  7. Тип
  8. Архитектура
  9. Набор инструкций

Справа:

  1. Статус
  2. Максимальная рабочая частота
  3. Число ядер
  4. Число потоков
